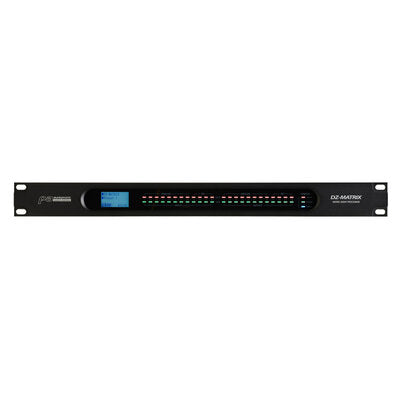

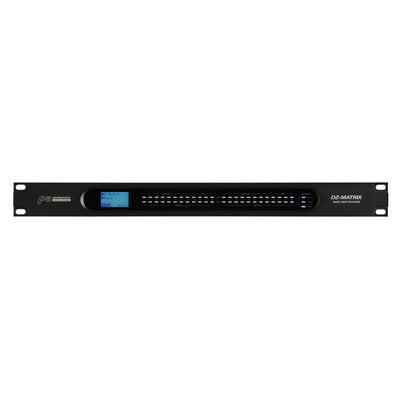

Audiophony PA - DZ-MATRIX - 12 x 12 (8 x 8 analog + 4 x 4 remote) with the possibility of adding 8 digital inputs / outputs and connecting up to 16 matrices via the optional Dante card

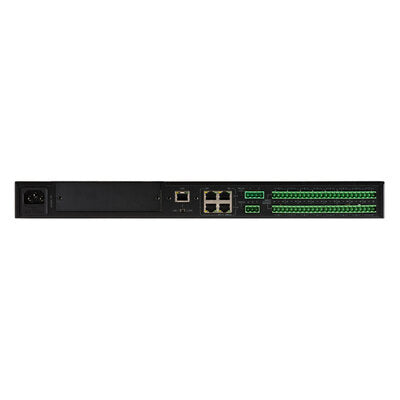

Matrice digitale 12 x 12 (8 x 8 analogica + 4 x 4 remota) controllabile via software con possibilità di aggiungere 8 ingressi / uscite digitali e collegare fino a 16 matrici tramite la scheda Dante opzionale. Il software consente di assegnare tutti gli ingressi e le uscite e di elaborare il segnale in base alle esigenze dell'impianto. L'App compatibile con IOS e Android fornisce l'accesso a tutte le impostazioni essenziali su smartphone e tablet. Le numerose possibilità di rete e l'opzione Dante la rendono adatta a installazioni per centri commerciali, ristoranti, hotel, musei, sale conferenza, ovunque il numero d'ingressi e zone di trasmissione richieda una parametrizzazione precisa. Pannello posteriore INPUT: connettore Euroblock con 8 ingressi analogici bilanciati OUTPUT: connettore Euroblock con 8 uscite analogiche bilanciate LAN: porta per connessione Ethernet, 10/100 M adattiva, con funzione DHCP GPI: questa funzione viene utilizzata per controllare la priorità d’ingresso / uscita / disattivazione di tutte le uscite dei canali 1-8 Interruttore ON/OFF: abilita o disabilita la porta Ethernet RD 9/10, 11/12: porte RD per il collegamento di un accessorio di controllo remoto come DZ-BOX22, DZ-CTL, DZ-CTL2OUT, DZ-EXPAND e DZ-MICDESK. Queste porte trasmettono e ricevono audio digitale AES3 e dati di controllo RELAY: Contatti puliti il cui stato ON/OFF può essere controllato individualmente nel menu "SYSTEM". Sono generalmente utilizzati come interruttori per apparecchiature elettriche di terze parti. Attenzione: 24 VDC, corrente di controllo: inferiore a 500 mA RS232: questa interfaccia viene utilizzata per controllare in remoto i parametri DZ-MATRIX, come la modifica di un preset o la modifica del guadagno di un canale Software Il software consente di gestire tutti gli ingressi e le uscite e di effettuare tutte le impostazioni sui canali: impostazioni DSP di ingresso, matrice, DSP di uscita, priorità, eliminatore di feedback, mix automatico, preset, backup, collegamento di ingressi o uscite stereo ecc. DSP CHANNEL: controllo degli ingressi con regolazioni di livelli, EQ, compressione, filtri, alimentazione Phantom, ecc. DUCKER: controllo prioritario, permette di selezionare i canali prioritari e su cui agiscono. Impostazione di soglie di trigger indipendenti su tutte le uscite MATRIX: controllo della matrice con assegnazione di ingressi e uscite. Nota: i canali da 01 a 08 sono canali Dante, accessibili solo quando la scheda DZ-DANTE (opzionale) è attiva FBB: controllo del feedback con scelta di ingressi e uscite. La regolazione del filtro statico o dinamico a 24 punti viene eseguita automaticamente SAVE / LOAD / COPY: consente di gestire i backup nella matrice o sul tuo computer. Permette di salvare, sotto forma di preset, gli stati della matrice con tutte le impostazioni, di importarli o esportarli. Puoi anche copiare le impostazioni di un canale su un altro AUTO MIXER: controlla automaticamente i guadagni di più microfoni in tempo reale, riducendo il feedback, il rumore e l’effetto di filtraggio a pettine dei microfoni vicini. Mantiene un guadagno di sistema costante e la dissolvenza incrociata perfettamente senza alcuna compressione del segnale SYSTEM: permette di agire sui contatti puliti, ripristinare le impostazioni di default della matrice, modificare il nome della matrice, gestire i GPI 1 e 2, gestire la password DEVICE INFO: permette di visualizzare tutte le informazioni delle periferiche collegate alla matrice MOBILE APP: l'App DZ-Control, compatibile con iOS e Android, consente di controllare la matrice dallo smartphone o dal tablet. - - - - - - - - - - 12 x 12 digital matrix (8 x 8 analog + 4 x 4 remote) controllable via software with possibility to add 8 digital inputs / outputs and connect up to 16 matrices via the optional Dante card. The software makes it possible to assign all inputs and outputs and to process the signal according to the requirements of the system. The IOS and Android compatible App provides access to all essential settings on smartphones and tablets. The numerous network possibilities and the Dante option make it suitable for installations in shopping centres, restaurants, hotels, museums, conference rooms, wherever the number of inputs and broadcast zones require precise parameterisation. Rear panel INPUT: Euroblock connector with 8 balanced analog inputs OUTPUT: Euroblock connector with 8 balanced analog outputs LAN: port for Ethernet connection, 10/100 M adaptive, with DHCP function GPI: this function is used to control the input / output / mute priority of all channel 1-8 outputs ON/OFF switch: enable or disable the Ethernet port RD 9/10, 11/12: RD ports for connecting a remote control accessory such as DZ-BOX22, DZ-CTL, DZ-CTL2OUT, DZ-EXPAND and DZ-MICDESK. These ports transmit and receive AES3 digital audio and control data Relay: dry contacts whose ON/OFF status can be controlled individually in the "SYSTEM" menu. They are generally used as switches for third party electrical equipment. Attention: 24 VDC, control current: less than 500 mA RS232: this interface is used to remotely control DZ-MATRIX parameters, such as changing a preset or changing the gain of a channel Software The software allows you to manage all inputs and outputs and make all settings on the channels: input DSP settings, matrix, output DSP, priority, feedback suppressor, auto mix, presets, backup, link stereo inputs or outputs etc. DSP CHANNEL: control of inputs with adjustments of levels, EQ, compression, filters, Phantom power, etc. DUCKER: priority control, allows you to select the priority channels and on which they act. Setting independent trigger thresholds on all outputs MATRIX: control of the matrix with assignment of inputs and outputs. Note: channels 01 to 08 are Dante channels, accessible only when the DZ-DANTE card (optional) is active FBB: Feedback control with choice of inputs and outputs. The adjustment of the static or dynamic 24-point filter is done automatically SAVE / LOAD / COPY - allows you to manage backups in the matrix or on your computer. It allows to save, in the form of presets, the states of the matrix with all the settings, to import or export them. You can also copy the settings of one channel to another AUTO MIXER: automatically controls the gains of multiple microphones in real time, reducing feedback, noise and comb filtering from nearby microphones. It maintains constant system gain and crossfades perfectly without any signal compression SYSTEM: allows you to act on dry contacts, restore the matrix default settings, modify the matrix name, manage GPI 1 and 2, manage the password DEVICE INFO: allows you to view all the information of the peripherals connected to the matrix MOBILE APP: the DZ-Control App, compatible with iOS and Android, allows you to control the matrix from your smartphone or tablet. - - - - - - - - - -

Technical characteristics

Analog I/O 8 x 8

• Connectors: Euroblock 8 x 3 pins, 5 mm pitch
• CODEC: CS5368-CQZ 24 bit, 48 kHz A/D, CS5368-CQZ 24 bit, 48 kHz D/A

Inputs

• Symmetrical
• Gain setting: 0 dB to 50 dB, 12 dB steps
• Impedance: 6.5 kohm
• Phantom power: +48 V_DC, 10 mA max per input
• Signal to noise ratio: < 0.01%, 20 Hz - 20 kHz, 0 dBu
• Maximum level: 20 dBu (7.746 V_RMS)
• Frequency response: 20 Hz - 20 kHz, 0 dB ±1.5 dB
• Dynamic range: -126 dBu
• Crossover distortion: -70 dB max, A-weighting 20 Hz ~ 20 kHz, +20 dB

Outputs

• Symmetrical
• Impedance: 240 ohm
• Maximum level: +20 dBu
• Frequency response: 20 Hz - 20 kHz, 0 dB ±1.5 dB
• Dynamic range: -107 dBu max, A-weighted
• Crossover distortion: -87 dB, A-weighted

Indicators

• Signal: -30 dBu, green LED
• Clip: +17 dBu, red LED

DSP

• Processor: SHARC ADSP-21489, 450 MHz
• Data bus length: 32 / 64 bits floating point

Dimensions

• W x H x D: 483 x 44 x 256 mm
