Visual Productions - IoCore2 - GPI+GPO interface with RS-232 and DMX

IoCore2 è un'interfaccia a stato solido basata su rete per segnali GPIO, progettata per installazioni architetturali e di architainment, spazi per lo spettacolo, illuminazione di facciate, musei, chiese, navi da crociera, stand fieristici, centri commerciali, hotel e ristoranti, discoteche, giardini e lounge. È dotata di otto porte GPI che possono essere configurate come chiusure di contatti digitali o ingressi 0 - 10 V analogici. IoCore2 ha anche otto porte GPO con interruttori a relè. Inoltre, ha una porta RS-232, una DMX-512 bidirezionale e supporta molti protocolli basati su Ethernet. IoCore2 è un modulo di espansione per CueCore2. Può estendere le capacità di CueCore con le sue porte GPI, GPO, RS-232 e DMX. I segnali in ingresso su una qualsiasi di queste porte possono essere utilizzati per attivare scene d'illuminazione all'interno dei CueCore. IoCore2 è in grado di inviare, ricevere e convertire tra le sue porte fisiche (GPI, GPO, RS-232 e DMX) e i protocolli basati su Ethernet (TCP, UDP, OSC e Art-Net). L'interfaccia web consente di programmare trigger e conversioni flessibili all'interno di IoCore2. L'unità può funzionare in modo autonomo, non sono necessarie apparecchiature esterne. IoCore2 può essere facilmente combinata con i controller d'illuminazione CueCore2 e QuadCore, oppure con la B-Station, la pulsantiera da parete e l'RdmSplitter, amplificatore / splitter di segnale DMX. - - - - - - - - - - IoCore2 is a network-based solid-state interface for GPIO signals, designed for architectural and architainment, show lighting, facade lighting, museums, churches, cruise ships, exhibition booths, shopping centers, hotels and restaurants, discoteques, gardens and lounges. It features eight GPI ports that can be configured as digital contact-closures or analog 0-10V level inputs. The IoCore2 also has eight GPO ports that are fitted with potential free relay switches. Furthermore, it has a RS-232 port, a bi-directional DMX-512 port and it supports many Ethernet based protocols. IoCore2 is an expansion module for the CueCore2. It can extend the CueCore’s capabilities with its GPI, GPO, RS-232 and DMX ports. Incoming signals on any of these ports can be used to trigger lighting scenes inside the CueCores. The IoCore2 is capable of sending, receiving and converting between any of its physical ports (GPI, GPO, RS-232 & DMX) and Ethernet based protocols (TCP, UDP, OSC & Art-Net). The web-interface allows flexibel triggers and conversions to be programmed inside the IoCore2. The unit can operate autonomously, no external equipment is required. IoCore2 can easily be combined with the CueCore2 and QuadCore lighting engines. Or the B-Station, a wall-mount button panel. And the RdmSplitter, a DMX signal booster / splitter. - - - - - - - - - -

Technical characteristics

• Ethernet port

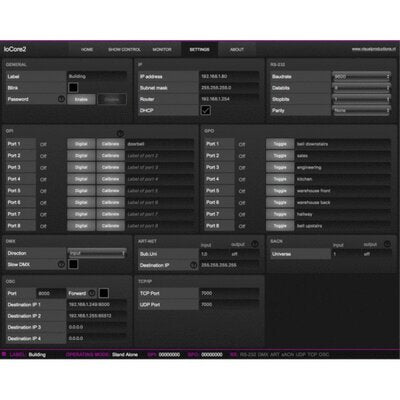

• Programming via web-interface
• 8 x analogue or digital inputs
• 8 x relay (250 V_AC / 30 V_DC max. 2 A)
• DMX512-A (ANSI E1.11) port (opto-isolated, input or output)
• RS-232 port (IN/OUT)
• Art-Net (IN/OUT)
• sACN (IN/OUT)
• TCP (IN)
• USP & OSC (IN/OUT)
• 12 - 24 V_DC 500 mA (PSU included)
• Power over Ethernet (class I)
• Kensington lock
• Desktop, DIN Rail or 19" rack mount (optional adapter)
• Operating temperature -20 to 50°C
• Compliance EN55103-1 EN55103-2
• Bundled with CueluxPro, vManager and Kiosc software
• Dimensions: 170 x 100 x 41.5 mm
