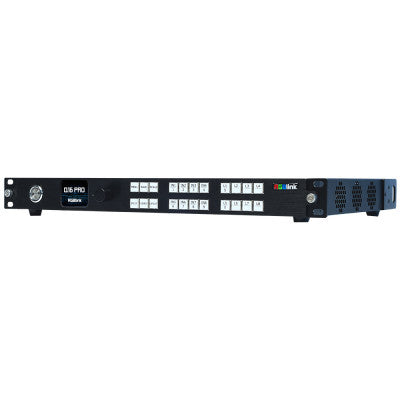

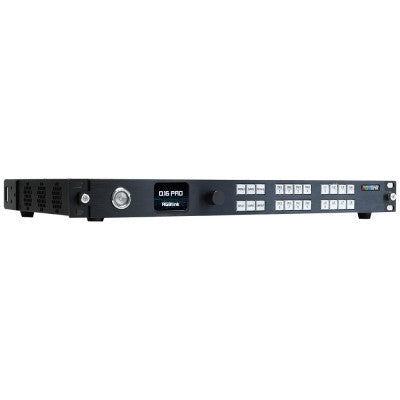

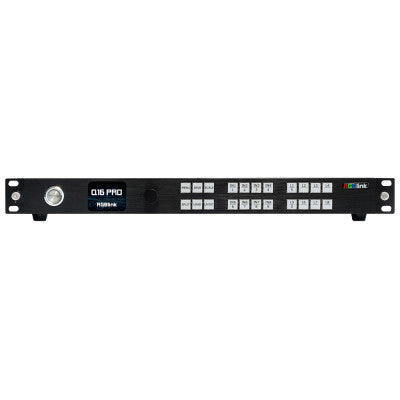

RGBlink - Q16pro Gen2 1U - 4K multi-layer Video wall splicing processor

Q16pro 2U Gen2 1U è una matrice multi-segnale modulare che combina design robusto, elaborazione video e qualità dell'immagine ai vertici della categoria, latenza ultra-bassa, versatile connettività 4K, funzionalità di streaming live e facilità d'uso senza pari per soddisfare i requisiti delle moderne applicazioni di visualizzazione, tra cui riunioni aziendali dal vivo, eventi ibridi, produzioni in luoghi di culto o installazioni video wall a LED su larga scala. Supporta fino a 8 ingressi, tra cui quad HDMI 1.3, dual HDMI 2.0 e DP 1.2, quad DVI, quad SD/HD/3G SDI, singolo H.264/265 per segnali 2K e 4K; 4 uscite, con dual HDMI 2.0, dual DP 1.2, quad HDMI 1.3, quad DVI, quad SDI opzionali. L'unità standard è dotata di 4 uscite HDMI 1.3 e si compone di pannello di controllo frontale e interfacce di controllo remoto con porte RS 232 ed Ethernet. Modulare per design, offre combinazioni flessibili d’ingresso e uscita. Questa matrice è ideale per il multi-screen splicing (cioé la funzione usata per comporre e visualizzare un video di grandi dimensioni mediante porzioni di video più piccole provenienti da input differenti) e i sistemi multi-display, con precisione da pixel a pixel sia con risoluzioni e finestre convenzionali che personalizzate. Con un sistema di elaborazione delle immagini video ad alte prestazioni, Q16pro 2U Gen2 1U offre la velocità e la potenza di elaborazione che solo una pura architettura basata su hardware può garantire. Con sottotitoli a doppia rotazione OSD, funzione di de-interlacciamento, EDID personalizzato e possibilità di settare varie risoluzioni d’uscita, supporta 8 schermi che coprono la porta di uscita senza occupare layer. Controllo tramite XPOSE 2.0 e RGBlink OpenAPI. Connessa alla webcam per la decodifica. - - - - - - - - - - Q16pro 2U Gen2 1U is a modular multi-signal matrix switcher that combines rugged design, class-leading video processing and image quality, ultra-low latency, versatile 4K connectivity, live streaming capabilities, and unmatched ease of use to meet the requirements of modern display applications, including live corporate meetings, hybrid events, house of worship productions or large-scale LED video wall installations. Supports up to 8 inputs, including quad HDMI 1.3, dual HDMI 2.0 and DP 1.2, quad DVI, quad SD/HD/3G SDI, single H.264/265 for 2K and 4K signals; 4 outputs, with optional dual HDMI 2.0, dual DP 1.2, quad HDMI 1.3, quad DVI, quad SDI. The standard unit is equipped with 4 HDMI 1.3 outputs and consists of front control panel and remote control interfaces with RS 232 and Ethernet ports. Modular by design, it offers flexible input and output combinations. This matrix is ideal for multi-screen splicing (that is, the function used to compose and display a large video using smaller portions of video from different inputs) and multi-display systems, with pixel-to-pixel accuracy at both resolutions and conventional and custom windows. With a high-performance video image processing system, Q16pro 2U Gen2 1U offers the speed and processing power that only a pure hardware-based architecture can guarantee. With OSD rolling subtitles, de-interlace function, customized EDID and ability to set various output resolutions, it supports 8 screens spanning the output port without occupying layers. Control via XPOSE 2.0 and RGBlink OpenAPI. Connected to webcam for decoding. - - - - - - - - - -

Connectors

Input

• 2 slots, up to 8 input
• Optional: SDI (SD/HD/3G) (to be published):  8 x BNC (4 IN | 4 loop) / DP 1.2 | HDMI 2.0 2 x DP | 2 x HDMI-A / HDMI 1.3: 4 x HDMI-A

Output

• optional DP 1.2: 2 x DP / HDMI 1.3: 4 x HDMI-A

Communication

• LAN 1 x RJ45
• RS 232 1 x RJ11

Power

• 1 x IEC

Performance

Input resolutions

• SDI: SMPTE 480i | 576i | 720p @ 50/60 | 1080i @ 59.94/60 | 1080p @ 50/59.94/60
• DP: VESA 800×600 @ 60 | 1024×768 @ 60 | 1280×1024 @ 60 | 1440×900 @ 60 | 1600×1200 @ 60 | 1920×1080 @ 60 | 2560×1440 @ 60
• HDMI: SMPTE 480i | 576i | 720p @ 50/59.94/60 | 1080i @ 50/59.94/60 | 1080p @ 50/59.94/60 | 2160p @ 50/60 / VESA 800×600 @ 60 | 1024×768 @ 60 | 1280×1024 @ 60 | 1440×900 @ 60 | 1600×1200 @ 60 | 1920×1080 @ 60 | 3840×2160 @ 60

Output resolutions (select from below or configure customized)

• HDMI: SMPTE 720p @ 50/59.94/60 | 1080p @ 50/59.94/60 / VESA 800×600 @ 60 | 1024×768 @ 60 | 1280×720 @ 50/59.94/60 | 1280×800 @ 60 | 1280×960 @ 60 | 1280×1024 @ 60 | 1400×1050 @ 60 | 1600×1200 @ 60 | 1920×1080 @ 60 | 2048×1152 @ 60
• DP: SMPTE 720P @ 60 | 1080P @ 60 | 2160 @ 60 / VESA 800×600 @ 60 | 1024×768 @ 60 | 1280×720 @ 60 | 1280×800 @ 60 | 1366×768 @ 60 | 1400×1050 @ 60 | 1600×1200 @ 60 | 1920×1080 @ 60 | 2048×1152 @ 60 | 2560×812 @ 60 | 2560×816 @ 60 | 2560×1600 @ 60 |  3840×1080 @ 60 | 3840×2160 @ 23.98/24/25/29.97/30/50/60
• Supported standards: HDMI 2.0 / SDI SD/HD/3G / DisplayPort 1.2

Power

• Input voltage 85 - 264 V_AC 50/60 Hz
• Max power 65 W

Working environment

•  Working temperature -5 °C to 45 °C
• Working humidity 10% ~ 85%

Physical

• Dimensions: net 490 x 343 x 55 mm / packaged 530 x 440 x 120 mm
• Weight: Net 4.8 kg /  packaged 6.3 kg
